UT 300.1 met LRA-filter

De UT 300.1 LRA is een modulair samengestelde afzuig- en filterunit bestaande uit 3 onderdelen, een motordeel met afzuigventilator en een filterdeel voor plaatsing van de filtercassette. Bovenop de unit zit het aansluitdeel voor de directe montage van Alsident afzuigarmen bovenop de unit of flexibele slangen en/of kanaal aan de achterzijde van de unit.

De delen kunnen eenvoudig uit elkaar genomen worden door toepassing van snelsluitingen, onder andere voor het snel en eenvoudig verwisselen van de filtercassette.

De donker- en lichtgrijze units zijn verrijdbaar door de toegepaste bok- en zwenkwielen. Standaard zijn de units voorzien van een toerenregelaar voor het regelen van de afzuigcapaciteit alsmede een filterindicator. Deze filterindicator werkt op drukdifferentie en geeft aan wanneer een filter mechanisch verzadigd is.

Het filtercompartiment is voorzien van een LRA filtercassette voor het filteren van stof, fijnstof, gassen en dampen bij onder andere laser- en soldeerwerkzaamheden. De filtercassette is opgebouwd uit verschillende lagen. De voorfilters (1 en 2 in het onderste schema) verzadigen door grovere stofdeeltjes uit de werkruimte vaak eerder dan het H13 hoofdfilter/actief kool. De voorfilters kunnen los vervangen worden zodat niet direct de gehele filtercassette vervangen hoeft te worden.

Filtersamenstelling
1. Wisselbaar metaal voorfilter (vetopvang/afkoelzone)
2. Wisselbaar filtermatcombinatie F5/F7
3. Fijnstoffilter HEPA H13
4. Actief kool

Technische gegevens
Afmeting unit 475 x 585 x 765 mm
Corrosiebestendig, poeder gecoat plaatstaal
Geschikt voor één tot vier werkpklekken afhankelijk van aangesloten componenten
Gewicht zonder filter ca. 45 kg
Maximaal gewicht filter ca. 15 kilo

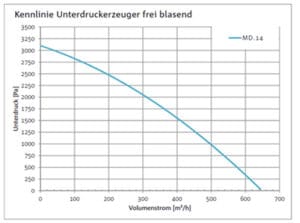

Onderhoudsvrije EC-motor, type MD.14
Maximaal volume 635 m3/h
Maximale onderdruk 3.200 Pascal
Nominaal volume 250 m3/h bij 2.200 Pa en 400 m3/h bij 1.700 Pa
Elektrische aansluiting 0,36 kW – 230 V – 2,2 A – 50/60 Hz
Beschermingsklasse IP 54
Geluid bij 50 – 100% : 52 – 56 dB(A)
Met filterindicator
Traploze volumeregeling
Met uitblaasrooster (met optioneel een ronde uitblaasaansluiting)
